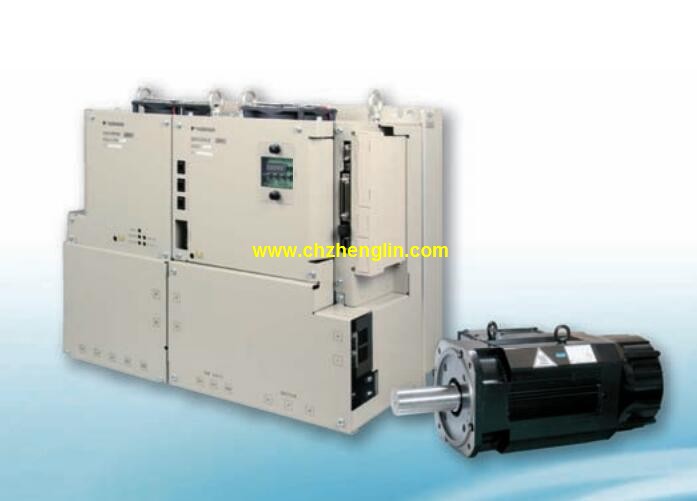

SGMVV-3ZD3BLD產品特點及功能介紹：
Σ-v系列伺服單元SGDV型。
大適用電機容量：1kw。
電源電壓：三相AC200V。
設計順序：B型。
接口：MECHATROLINK-Ⅲ通信指令型（直線伺服電機用）。
選配（硬件）：基座安裝型（標準）。
實現實時通信
以大的傳送速度100Mbps和可設定的通信周期125s～4ms，實現了多62站的高速控制SGMVV-3ZD3BLD
通過通信速度的高速化，可實時收發各種控制用信息。
為節省成本做貢獻
條通信線路多可連接62站，可大幅削減配線成本和時間。
上位控制器的指令連接器僅需1個，
而且無需速度/轉矩指令用D/A轉換器或位置指令用脈沖發生器。
實現了的運動控制
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。Σ-v系列伺服單元SGDV型。
大適用電機容量：5kw。
電源電壓：三相AC400V。
設計順序：A型。
接口：MECHATROLINK-Ⅱ通信指令型（直線伺服電機用）。
選配（硬件）：DB 電阻外置型。
實現實時通信。
以大的傳送速度10Mbps 和可設定的通信周期250μs～4ms，
實現了多30站的高速控制。通過通信速度的高速化，
可實時收發各種控制用信息。
節能效益高。
條通信線路多可連接30站，可大幅削減接線成本和時間。
上位控制器的指令連接器僅需1 個，
而且無需速度/ 轉矩指令用D/A 轉換器或位置指令用脈沖發生器。
實現了的運動控制。
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
大適用電機容量：7.5kw。
電源電壓：三相AC200V。
接口：指令選配安裝型（直線伺服電機用）。
選配（硬件）：擱架安裝型。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提高維護作業效率）。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLC 或電腦）簡單地進行各種定位動作。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。伺服電機SGMGH型。
額定轉速：1000r/min。
功率：0.3kw。
電源電壓：三相AC200V。
串行編碼器：17位對值。
設計順序：B。
軸端：直軸無鍵。
選購件：帶DC224V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。
SGMVV-3ZD3BLD操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMVV-3ZD3BLD&select=5
