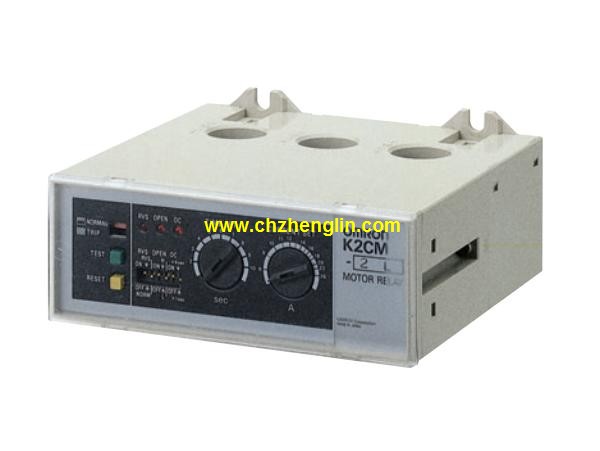

K2CM-Q1M產品特點及功能介紹：
外觀：也有F4外殼、R2外殼。
電路結構和斷路方式：單獨接點1C、電壓、無電壓、直流斷路。
額定電流：AC5A。
額定頻率：50/60Hz（切換式）。
電流調整范圍：限時要素：3-3.5-4-4.5-5-6A，6分流；
瞬時要素：20-30-40-50-60A-除外，6分流。
動作時間：限時要素時間調整該度0.25-0.5-1-2-3-4-5-6-7-8-9-10，
12公稱動作時間動作調整刻度10，300%過電流，10s正負5%以內，
700%過電流，1.52s正負7%以內；瞬時要素，公稱動作時間200%過電流40ms以下K2CM-Q1M
控制電源：不要。
額定值消耗VA：6VA。
接點容量：閉路、DC 110V 5A L/R=0ms1000次、DC220V 10A L/R=0ms1000次；
閉路、30W（DC 110V 1A）L/R=25ms1000次、80VA（AC 220V 1A）cosΦ=0.1 1000次。
報警接點：AC110V、7.5A、cosΦ=0.4；（大AC250V時825VA)
DC24V、5A、L/R=7ms（大DC125V時50W）。
自動實驗：無。
顯示：啟動顯示（發光二極管式）、經過時間顯示（發光二極管式）。
輸出顯示、跳閘（R相和T相）手動復位式、瞬間手動復位式。
勵磁浪涌電流（模糊推論）：--。
質量：約1.3kg（R2外殼），約1.8kg（F1外殼），約3.3kg（D2外殼）。
外裝：芒塞爾N1.5。
靜止型過電流繼電器K2CA-D型，重視保護協調的靜止型OCR。
OCR和MCCB之間的保護協調簡單。
1臺可進行三相保護，可節省空間和人力。
可與圓板動作相匹敵的啟動顯示、經過時間顯示、使維護、檢查變得簡單。
利用顯示事故發生相的顯示器，便于事故后的檢查。
減小了消耗VA，減輕變流器的負擔。尺寸：K8AB-TH，22.5×90×100mm。
電源：AC/DC24V。
類型：溫度輸入。
輸出點數：1點（繼電器）。
輸入種類：熱電偶。
設定單位（設定范圍）：10℃/°F單位設定。
小型·緊湊，對溫度報警·監測的佳選擇。
防止過度升溫、 異常溫度。
緊湊機身 （寬22.5mm）中搭載有溫度報警功能。
通過撥動開關進行簡單設定。
支持熱電偶· Pt100的多重輸入。
能夠進行輸出繼電器的正常OFF（勵磁）/正常ON（非勵磁）切換。
LED可識別報警狀態。種類：電流反相檢測型。
動作時間特性：瞬時型。
電流范圍：2～8A。
控制電源電壓：100/110/120V。
復位：手動復位型。
可任意選擇保護要素（ 1E～ 3E）的靜止型電機繼電器。
符合JEM-1357三相感應電機用靜止型保護繼電器標準。
通過過切換開關可任意組合過載、欠相、反相 （ 1E～ 3E）等保護要素。
可通過測試開關操作來檢測回路和輸出繼電器的動作。
此外，其動作時間為啟動顯示，很容易地確認時間設定。
柜內部占用面積較小的一體式結構。
K2CM-Q1M操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=K2CM-Q1M&select=5
