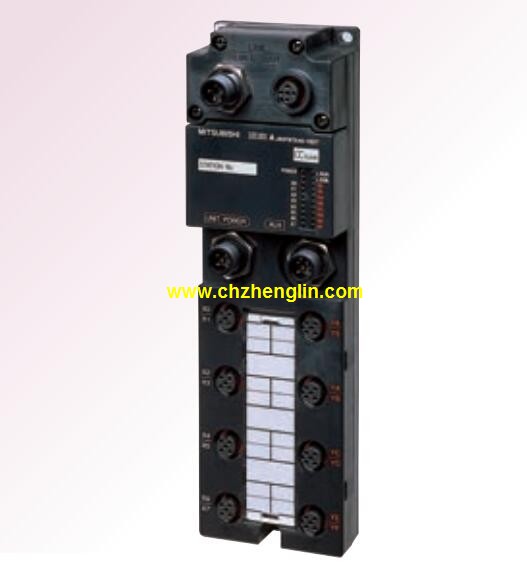

AJ65FBTA2-16TE產品特點及功能介紹：
輸入形式：DC輸入，正極公共端。
輸入點數：8點。
輸入響應時間：10ms以下。
額定輸入電壓/電流：DC24V/7mA。
輸出形式：晶體管輸出，漏型。
輸出點數：8點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC12V/DC24V/0.5A。
外部連接：1線式/1線式AJ65FBTA2-16TE
輸入輸出端子臺可拆卸型。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。3C-2V/5C-2V同軸電纜。
雙重環路。
遠程站。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統的功能。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作。
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示等等。描述：通過0~100m的紅外線進行空間傳輸，光通信狀態監視功能。
站型：占用1站時為遠程I/O。
備用針對不同用途的5種產品。
薄型防水型中繼集線器。
星型配線、干線長度的延長、防水構造。
彈簧夾端子臺型中繼集線器。
星型配線、干線長度的延長、彈簧夾端子臺型。
中繼電器（T型分支）單元。
T型分支、干線長度的延長。
光中繼電器單元。
在存在干擾的環境場所的配線、干線長度的延長。
空間光中繼電器單元。
在直線移動體間的通信。輸入點數：16點。
輸入電壓及電流：AC100～120V 6mA。
輸入應答時間：30ms。
16點/1個公共端。
輸出點數：16點。
輸出電壓：DC24V/AC240V，2A/1點，4A/個公共端。
輸出應答時間：12ms。
輸出類型：繼電器。
8點/1個公共端。
50點端子臺。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點。

AJ65FBTA2-16TE操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ65FBTA2-16TE&select=5
