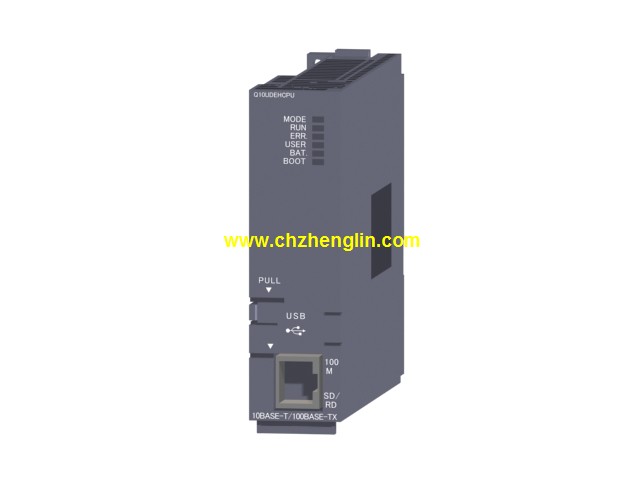

Q10UDEHCPU產品特點及功能介紹：
大控制軸數：4軸。
與伺服放大器的連接方式：SSCNETⅢ/H連接型。
驅動單元間的大連接距離：100m。
運算周期：0.88ms。
插補功能：線性插補（大4軸）,2軸圓弧插補。
色標檢測信號：4點。
色標檢測設置：4設定。
即使是對長距離配線也能靈活應對。
采用光纖電纜，具有高速、、高可靠性的伺服系統控制器網絡Q10UDEHCPU
除傳統的定位控制外，還支持速度度/轉矩控制和同步控制。
使用“簡易運動模塊設置工具”，
可輕松地執行定位設置、監視及調試等動作。
此外，還可以波形圖形式收集和顯示與運動控制器同步的數據。
SSCNET Ⅲ /H 連接節省了配線，站間連接距離大可達 100m，
可輕松地支持對位置系統。
通過伺服放大器輸入上限限位開關、下限限位開關和近點擋塊信號，
從而大幅度地減少配線。
除定位控制和速度控制外，還可執行同步控制、凸輪控制、轉矩控制、碰壓控制等處理。
定位模塊（ QD75MH）的工程和順序程序與以往的舊型號高度兼容，
可方便地用于簡易運動模塊（ QD77MS）的工程。輸入：2通道。
500/200/100/10kpps。
計數器輸入信號：DC5/12/24V。
外部輸入：DC5/12/24V。
統一輸出：晶體管(漏型)。
DC12/24V。
0.5A/點。
2A公共端。
40針連接器。輸入輸出點數：1024點。
輸入輸出數據設備點數:8192點。
程序容量：60k。
基本命令處理速度(LD命令)：0.2μS。
PLC在程序執行階段：按用戶程序指令存放的先后順序掃描執行每條指令，
經相應的運算和處理后，其結果再寫入輸出狀態寄存器中，
輸出狀態寄存器中所有的內容隨著程序的執行而改變。
輸出刷新階段：當所有指令執行完畢，
輸出狀態寄存器的通斷狀態在輸出刷新階段送至輸出鎖存器中，
并通過一定的方式(繼電器、晶體管或晶間管)輸出，驅動相應輸出設備工作。輸出：4通道。
輸入（分辨率）：0~4000；-4000~4000；0~12000；-12000~12000；-16000~16000。
輸出：DC-100~20V；DC0~20mA。
轉換速度：80μs/1通道。
18點端子臺。
可滿足變頻器控制等高速轉換需求。
具有卓越性能的各種模塊,
滿足從模擬量到定位的各種控制需求。
Q系列模塊產品包括種類豐富的各種I/O、模擬量和定位功能模塊。
可地滿足開關、傳感器等的輸入輸出，溫度、重量、流量和電機、驅動器的控制，
以及要求控制的定位等各行業、各領域的控制需求。
還可與CPU模塊組合使用，實現恰如其分的控制。
電源與輸出之間變壓器隔離。
高緣強度耐壓。
可隔離電氣干擾，例如電流和噪音等。
標準型模擬量輸入模塊。
隔離型模擬量輸入模塊。
無需外部隔離放大器。
不使用通道間隔離型型模擬量模塊時。
使用了通道間隔離型模擬量模塊時。
以智能功能拓展控制的可能性。
提供各種模擬量模塊塊，是應用于過程控制應用的理想選擇。
也可滿足高速、控制需求。
適合用于要求高速轉換控制領域的模擬量模塊。
可提供多種模數和數模轉換模塊產品。
這些模塊功能多樣，在連接設備時，實現了大的靈活性。
Q10UDEHCPU操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=Q10UDEHCPU&select=5
