MR-J2S-500A伺服和西門子PLC的應用
時間: 2020/7/26 22:35:09
伺服是位置控制模式PLC是輸出高電位的，原來只用了CN1的PP端接0伏，PG接PLC的脈沖端，原來可以用，后來驅動壞了，報AL-24的警，更換一個驅動器后，岀現上電伺服電機就有一點一點的轉動，只要接上PP端就有轉動，速度沒有規律性，但運轉起來也正常，只是原點位置有變
伺服是位置控制模式PLC是輸出高電位的，原來只用了CN1的PP端接0伏，PG接PLC的脈沖端，原來可以用，后來驅動壞了，報AL-24的警，更換一個驅動器后，岀現上電伺服電機就有一點一點的轉動，只要接上PP端就有轉動，速度沒有規律性，但運轉起來也正常，只是原點位置有變
Re： 時間: 2020/7/27 13:20:00
你好，請問你接的是集電極還是差分信號？集電極只支持NPN的，脈沖接PP和NP端子。
Re：Re： 時間: 2020/7/27 15:44:00
集電極信號，那我的脈沖只是24V的脈沖，原來能用，現在就不行了， 我今天把線做過了一條，還是有干擾，我把0V的PP端接了SG端，就沒有了，不過用了幾個鐘后，報AL-17的警了
Re：Re：Re： 時間: 2020/7/27 20:32:00
使用PP,PG時的電壓是5V，不要使用24V，否則容易燒壞電路板，所以出現17的報警。接線沒有問題。如有問題，建議聯系代理商現場服務。
下一條:
上一條: 相關問題
相關產品
三菱

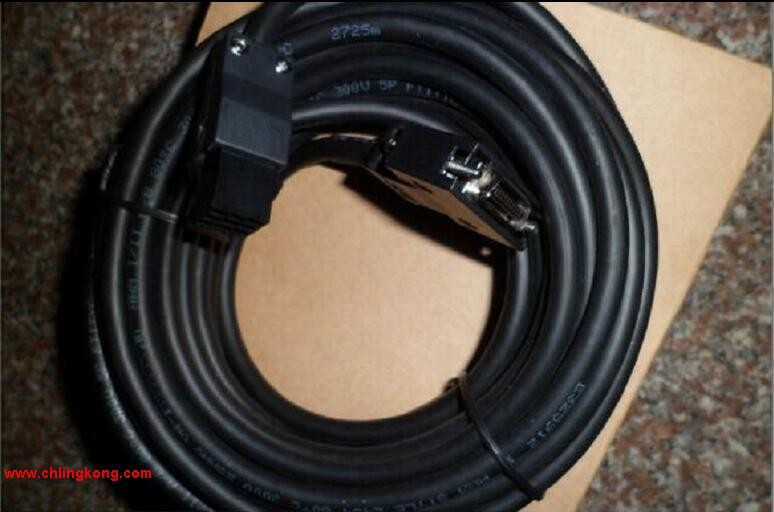

編碼器接頭
MR-J2CNS
用于MR-J2S-700A 4/CP/CL或更小。
編碼器接頭用于HC-SFS；HC-L
三菱
伺服電機電源用電纜
MR-PWS2CBL03M-A1-L
線的長度：2M。
IP等級：IP65。
中繼型。
彎曲壽命：高彎曲壽命。
電機電源用電纜
三菱
適用于直線伺服電機型驅動器

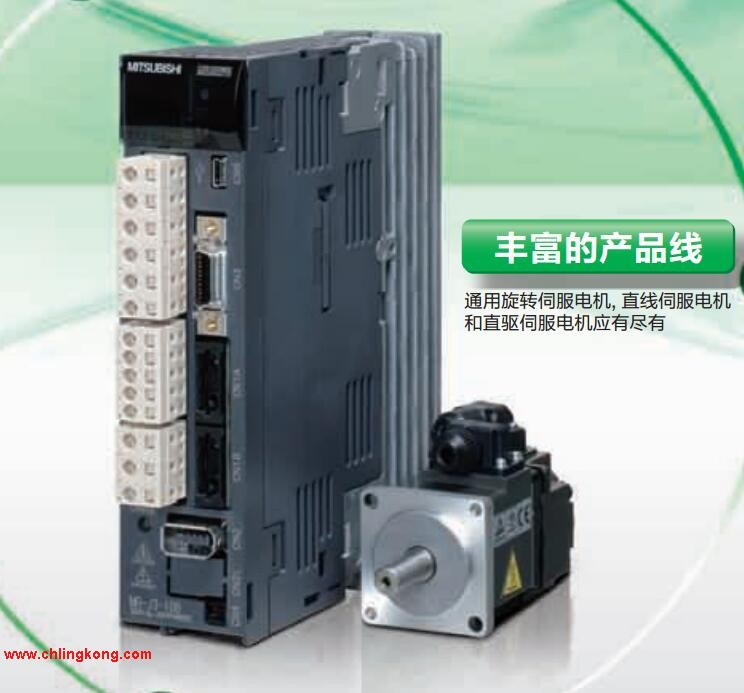

MR-J3-15KB-RJ004
三菱電機通用交流伺服放大器MELSERVO-J3系列。
額定輸出：15.0kw。
接口類型
三菱

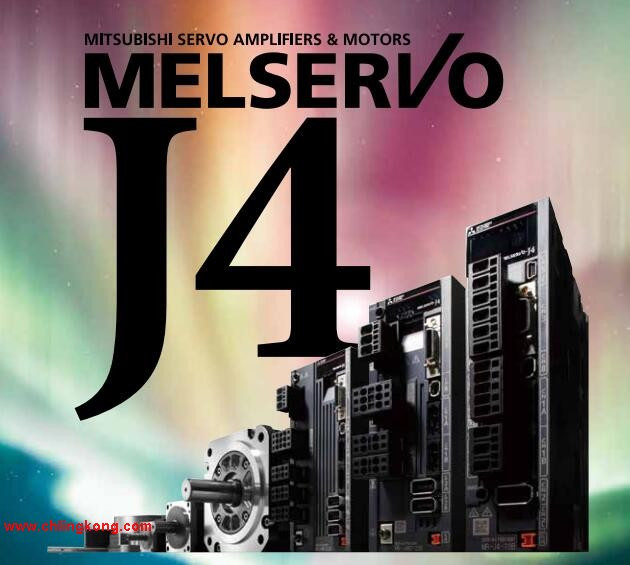

伺服驅動器
