伺服電機SGMPH型（轉速：3000r/min）。
功率：0.1kw。
電源電壓：?jiǎn)蜗郃C100V。
串行編碼器：16位相對值。
設計順序：A。
軸端：直軸無鍵安川SGMVV-4EDDB2G。
選購件：帶油封、DC24V制動。
偏平系列：需在狹小空間安裝伺服電機時。
靈活適應用戶系統。
為了您能構筑佳的系統，以充實的產品系列支持您SGMVV-4EDDB2G
產品有單相100V、單相200V、三相200V，
并有適用于對值碼盤，帶制動、帶減速機的各種電機。
進而，因其符合國際標準，在范圍均可放心使用。
平滑運轉，有極季速度觀測控制，

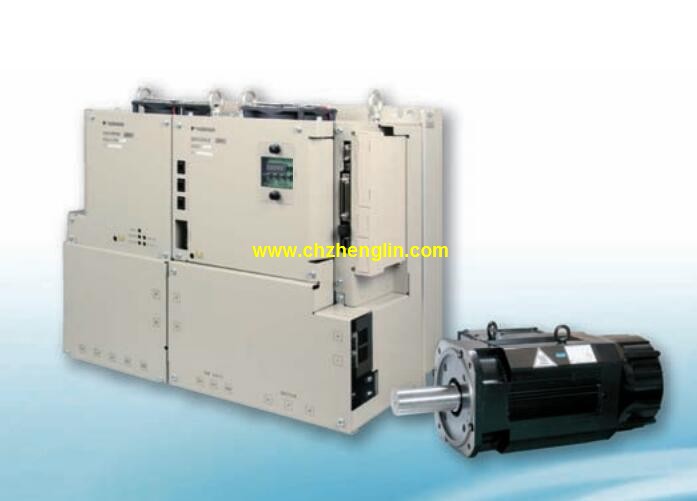

使電機的速度波動大幅度減低，低速下亦可平滑運轉安川SGMVV-4EDDB2G。大容量伺服單元。
大適用電機容量：37KW。
電源電壓：三相AC200V級。
接扣：MECHATROLINK-II通信指令型（旋轉型伺服電機用）。
設計順序：A。
選購件（硬件）：基座安裝型（標準）。
提升大轉矩傳動機械的性能！
振動功能。
機械的驅動系統發生振動時，利用觀測器減輕振動并裝置搖晃安川SGMVV-4EDDB2G。
摩擦補償功能。
即使負載發生波動，無需變更增益也能位置偏差的波動。
因此可調，從而確保裝置性能穩定。
特性控制。
即便是剛性較低的機械，也可追機械的特性，
做出符合機械特性的控制動作，從而縮短調時間安川大容量伺服電機。直驅伺服電機SGMCS小容量型。
額定轉矩：35N·m。
伺服電機外徑尺寸：280mm。
串行編碼器：20位對值型（1圈內的對值型）（標準）。
設計順序：伺服電機外徑尺寸記號為M、 N的機型。
法蘭規格：C face，負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時大轉矩∶6～600N·m，高轉速∶250～500r/min）安川大容量伺服電機。
利用20 位高分辨率編碼器，可進行的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備安川大容量伺服電機。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁磁方式∶永磁式SGMVV-4EDDB2G。
安裝方式∶法蘭式。
耐熱等級∶A。
緣耐壓∶AC11500V 1分鐘安川SGMVV-4EDDB2G。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。
