列表三菱MelsecNet/Mini模塊

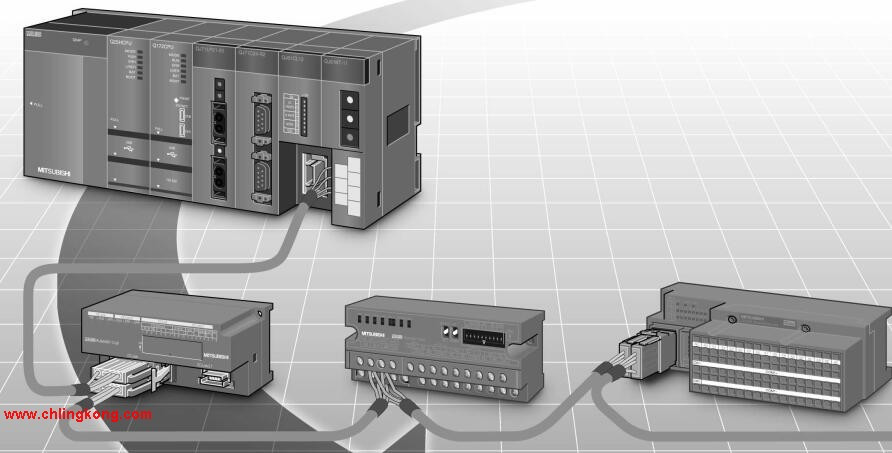

MELSECNET是三菱為其產品開發的專用數據鏈路系統，包括/10 /B /H等多種規格，通訊介質有同軸電纜、雙絞線、光纜等。網絡中可有PLC、遠程IO模塊等，采用B、W寄存器來交換數據。
三菱電機的MELSECNET/10(H)網絡（H為MELSECNET/10的更新版）是一種大容量、高速、性能優良的網絡，速度可達25或10M，可使用光纖或同軸電纜，每個網絡中最大可連接64個站，總距離可達30km。MELSECNET/10(H)有兩種網絡類型：PLC to PLC網絡（用于多個PLC連接的網絡）；遠程I/O網絡（用于連接遠程I/O站的網絡）。
MELSECNET/10(H)網絡使用令牌傳遞的通訊方式，由于發送權是以循環方式分配的，因此，即使網絡上連接的站數增加，數據收發仍可高速穩定地進行。站與站的通訊使用無程序的網絡共享數據區的概念，使其編程變得異常地簡單，對網絡通訊的編程如同對本地站編程一樣方便。另外，冗余網絡、浮動主站、與人機界面的連接等特點使MELSECNET/10(H)獲得了很高的市場評價。
繼電器輸出模塊
AJ35PJ-8R
輸出點數：8點。 輸出電壓及電流：DC24V/AC240V，2A/1點，8A/1個公共端。 響應時間：12ms。
可控硅輸出模塊
AJ35PJ-8S1
輸出點數：8點。 輸出電壓及電流：AC100～240V，0.6A/1點，4A/1個公共端。 響應時間：0.5Hz+1ms。
可控硅輸出模塊
AJ35PJ-8S2
輸出點數：8點。 輸出電壓及電流：AC100～240V，2A/1點，5A/1個公共端。 響應時間：0.5Hz+1ms。
晶體管輸出模塊
AJ35PJ-8T1
輸出點數：8點。 輸出電壓及電流：DC12/24V，0.1A/1點，0.8A/1個公共端。 響應時間：2ms。
晶體管輸出模塊
AJ35PJ-8T2
輸出點數：8點。 輸出電壓及電流：DC12/24V，0.5A/1點，3.2A/1個公共端。 響應時間：2ms。
晶體管輸出模塊
AJ35PJ-8T3
輸出點數：8點。 輸出電壓及電流：DC12/24V，2A/1點，6A/1個公共端。 響應時間：2ms。
Melsecnet模塊
AJ35PP-CNV
MELSECNET/MINI(-S3)數據鏈路系統，A2C系統用傳送變換器。 塑料纖維電纜-塑料纖維電纜。 三菱PLC保護和連鎖程序。
Melsecnet模塊
AJ35PP-CNV-GI
MELSECNET/MINI(-S3)數據鏈路系統，A2C系統用傳送變換器。 塑料纖維電纜-GI光纖電纜。 三菱PLC保護和連鎖程序。
Melsecnet模塊
AJ35PP-CNV-SI
MELSECNET/MINI(-S3)數據鏈路系統，A2C系統用傳送變換器。 塑料纖維電纜-SI光纖電纜。 三菱PLC保護和連鎖程序。
Melsecnet模塊
AJ35PTC-CNV
MELSECNET/MINI(-S3)數據鏈路系統，A2C系統用傳送變換器。 雙絞電纜-塑料光纖電纜。 三菱PLC保護和連鎖程序。
