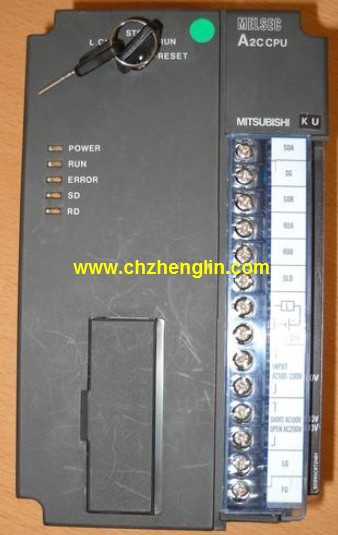

輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC12V/DC24V/0.5A三菱A2CCPU。
外部連接：2線式。
彈簧夾端子臺型。
不需要進一步擰緊或用螺釘鎖緊，可減少配線工時。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊A2CCPU
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可對3線式傳感器輸入進行配線。輸入輸出點數：512點。
輸入輸出數據設備點數：512點。
程序容量：8k。
基本命令處理速度(LD命令)：1.25μS三菱A2CCPU。
RAM存儲器容量：32K，
附帶同軸數據通信線路功能。
PLC編程的推廣應用在我國得到了迅猛的發展，
它已經大量地應用在各種機械設備和生產過程的電氣控制裝置中，
各行各業也涌現出了大批應用PLC改造設備的成果。
了解PLC的工作原理，具備設計、調試和維護PLC控制系統的能力，
已經成為現代工業對電氣技術人員和工科學生的基本要求三菱A2CCPU。
開關量也稱邏輯量，指僅有兩個取值，0或1、ON或OFF。
它是常用的控制，對它進行控制是PLC的優勢，
也是PLC基本的應用。
結構化文本語言是用結構化的描述文本來描述程序的一種編程語言。
它是類似于語言的一種編程語言。在大中型的PLC系統中，常采用結構化文本來描述控制系統中各個變量的關系三菱CPU單元。
主要用于其他編程語言較難實現的用戶程序編制。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器三菱CPU單元。8插槽，PID專用基板。
當從編程器輸入的程序存入到用戶程序存儲器中，
然后CPU根據系統所賦予的功能（系統程序存儲器的解釋編譯程序），
把用戶程序翻譯成PLC內部所認可的用戶編譯程序三菱CPU單元。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，

又可使系統總投資低A2CCPU。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點三菱A2CCPU。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。
