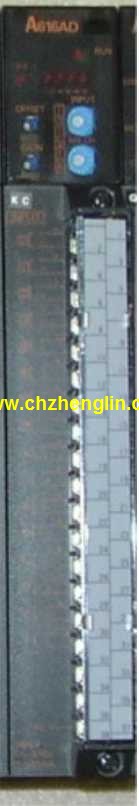

A616AD三菱AD轉換模塊三菱A616AD
三菱A616AD說明書手冊
A616AD 通信篇替換指南手冊
A616AD 網絡模塊篇替換指南手冊
A616AD 智能功能模塊篇替換指南手冊
A616AD 替換指南手冊
A616AD 選型資料選型手冊
A616AD UL認證
A616AD 用戶手冊
三菱A616AD產品信息及技術參數：
品牌: 三菱
產品名稱: AD轉換模塊
型號: A616AD
16通道。
輸入：DC-10～10V，DC-20～20mA。
輸出（分辨率）：-4000～4000，-2000～2000
變換速度：1ms(取樣處理時)/7ms(直接存取處理時)。
38點端子臺。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
PLC的選型隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。三菱A616AD其它性能說明：
