運算控制方式：存儲程序反復運算。
輸入輸出點數：4096點。
程序容量：320K。

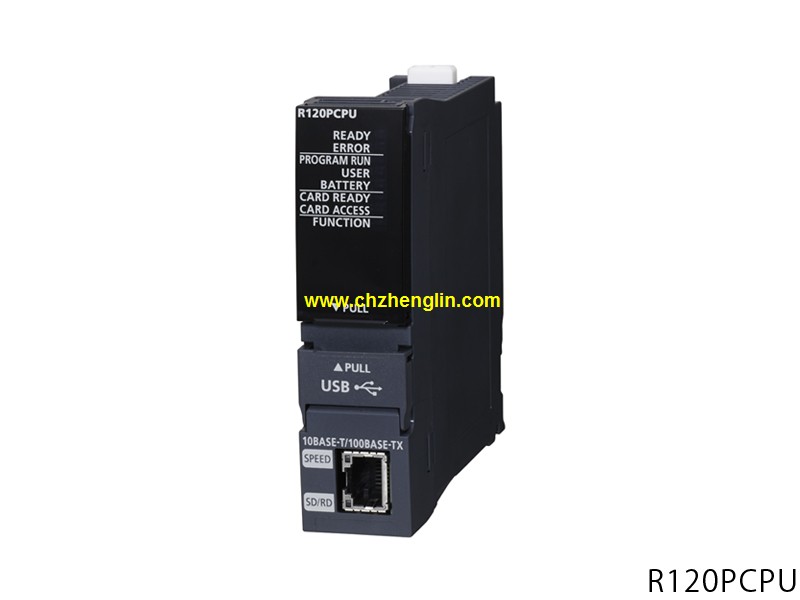

作為可編程控制器控制系統的核心，可編程控制器CPU模塊中已配備多種功能，
支持多種控制三菱R16PCPU。程序容量從40K步到1200K步，可選擇適合系統規模的CPU模塊。
并且具有可直接連接到工業網絡的CPU模塊，可降低系統構建成本R16PCPU
標配各種接口。
可編程控制器CPU模塊已標配以太網端口、 USB端口、 SD存儲卡插槽。
以太網端口和USB端口可用于與對應外圍設備之間的通信，
SD存儲卡插槽可用于記錄數據、數據庫等數據的存儲三菱R16PCPU。
此外，還可使用擴展SRAM卡，用于軟元件/標簽存儲器容量的擴展和用作硬件安全密鑰。輸入點數：16點。
額定輸入電壓、頻率：DC24V。
額定輸入電流：6.0mA。
響應時間：5μs～70ms。
公共端方式：8點/公共端（正極公共端）。
中斷功能：有。
外部配線連接方式：18點螺釘端子臺。
輸入模塊為控制系統中使用多的模塊三菱R16PCPU。
可根據輸入電壓、輸入點數的不同，選擇適合用戶需求的模塊。
1個模塊配備多種功能。
可通過單個輸入模塊，以1點為單位設定高速響應、中斷輸入功能。
此外，可按模塊的公共端自由選擇正極公共端/負極公共端。
無需按輸入規格和功能使用不同的模塊，減少了模塊數量，
因此插槽占用數量可比以往減少20%、部署成本可比以往降低60%三菱CPU。輸入：DC輸入。
輸入點數：32點。
額定輸入電壓：DC24V
額定輸入電流：4.0 TYP。
響應時間：0.1～70ms。
公共端方式：32點、公共端。
中斷功能：有。
輸出：晶體管（漏型）輸出。
輸出點數：32點
額定負載電壓：DC12～24V三菱CPU。
大負載電流：0.2A/點。
響應時間：1ms以下。
公共端方式：32點/公共端。
保護功能（過載、過熱）：有
共通。
外部配線連接方式：40針連接器兩個。
1個輸入輸出混合模塊可同時滿足輸入模塊和輸出模塊兩者的功能要求三菱CPU。
將2個模塊的功能集中到1個模塊中，有助于節省空間和成本。輸入電源電壓：AC100?240V。
輸入頻率：50/60Hz正負5%。
輸入大視在功率：160VA。
輸入大功率：-。
額定輸出電流（DC5V）：9A。
額定輸出電流（DC244V）：-R16PCPU。
MELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸輸出模塊、智能功能模塊等各種模塊組成三菱R16PCPU。
對于整個系統，基板模塊多可擴展到7級、模塊多可安裝64個，
因此可構建大型系統。此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。
