輸出點數：32點。
輸出形式：晶體管（漏型）輸出。
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
大負載電流：0.2A/點。
響應時間：1ms以下三菱RY40PT5P。
公共端方式：32點/公共端。
保護功能（過載、過熱）：有。
外部配線連接方式：40針連接器。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型RY40PT5P
可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數三菱RY40PT5P。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。輸入輸出模塊安裝臺數：12臺。
可安裝模塊：MELSEC-Q系列模塊。
DIN導軌安裝用適配器型號：Q6DIN1。
外形尺寸（H）×（W）×（D）：98mm×439mm×44.1mm。
用于安裝MELSEC-Q系列各種模塊的基板模塊三菱RY40PT5P。
在之后的擴展中使用Q系列擴展基板。輸入電源電壓：AC100?240V。
輸入頻率：50/60Hz正負5%。
輸入大視在功率：120VA。
輸入大功率：-。
額定輸出電流（DC5V）：3.5A。
額定輸出電流（DC24V）：0.6。

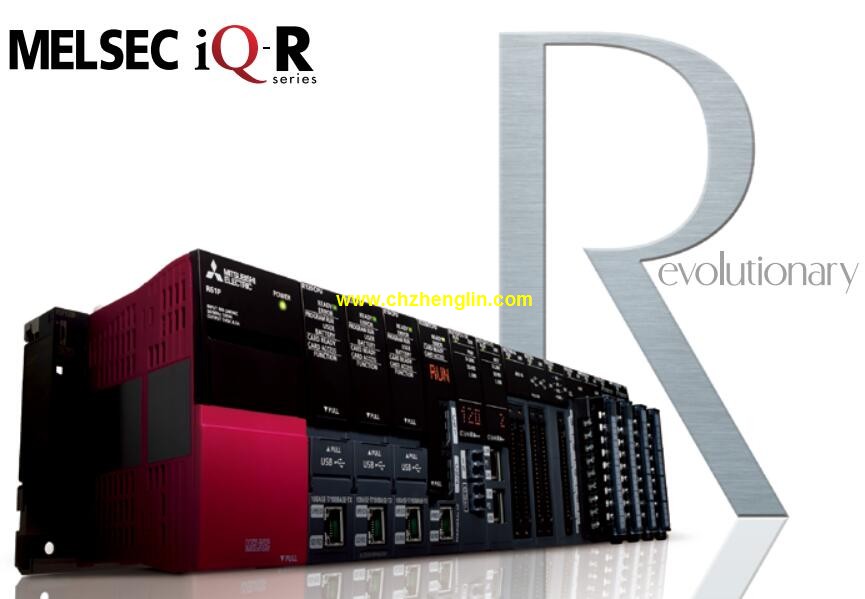

MELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸出模塊、智能功能模塊等各種模塊組成三菱輸出模塊。
對于整個系統，基板模塊多可擴展到7級、模塊多可安裝64個，
因此可構建大型系統。此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。模擬量輸出通道數：8CH。
精度
環境溫度25正負5°C：正負0.1% 以內三菱輸出模塊。
環境溫度0～55°C：正負0.3% 以內。
溫度系數：-。
轉換速度：80μs/CH。
通道間緣：-
輸出短路保護：有。
外部供給電源：DC24。
外部配線連接方式：18點螺釘端子臺三菱輸出模塊。
電壓輸出
數字量輸入值：?32000～32000。
模擬量輸出電壓：DC?10～10V。
電流輸出
數字量輸入值：-。
模擬量輸出電流：-。
高速輸出流暢的模擬量波形。
模擬量輸出模塊具有將任意波形數據注冊到模塊中，并根據設定的轉換周期連續執行模擬量輸出的功能。
執行沖壓機和注塑成型機等的模擬量(扭矩)控制時，可自動輸出事先注冊的控制波形，
通過程序進行高速、流暢的控制制RY40PT5P。此外，僅需事先將波形數據注冊到模塊中，
即可輕松控制模擬量波形，因此在進行生生產線控制等重復控制時，
無需使用專用的程序來創建波形，可減少編程工時三菱RY40PT5P。
模擬量輸出模塊為通過可編程控制器向外部輸出模擬量信號的接口。
可選擇電壓輸出、電流輸出、電壓/電流混合輸出型等用于各種用途的模塊。
