輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/6mA。
外部連接：3線式。
彈簧夾端子臺推入型輸入模塊三菱A6TBXY54。
帶診斷功能的輸入模塊
采用推入型，不需要螺釘緊固，因此可減少配線工時。
可對每1點進行輸入配線的斷線短路檢測A6TBXY54
可確認外部供電電源的配線異常。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。SI/QSI/H-PCF/寬范圍H-PCF光纖電纜。
雙重環路。
遠程I/O網絡（遠程控制站）。
如何選擇三菱PLC三菱A6TBXY54。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)P(guān)系表，
該部分也可在第2步中進行。
設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等三菱A6TBXY54。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。輸入電壓范圍：AC100-120V/AC200-240V。
輸出電壓：DC24V。
輸出電流：1.2A增設電源單位。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資低三菱連接器/端子臺轉換模塊。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算三菱連接器/端子臺轉換模塊。輸入點數：32點。
輸入電壓及電流：AC100～240V 10mA。
輸入應答時間：35ms。
16點/1個公共端。
輸出點數：24點。
輸出電壓：AC100～240V。
OFF時漏電流：3mA三菱連接器/端子臺轉換模塊。
輸出應答時間：0.5Hz+1ms。
輸出類型：雙向可控硅輸出。
8點/1個公共端。
36點端子臺。
帶短路保護。
帶浪涌吸收器。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點。

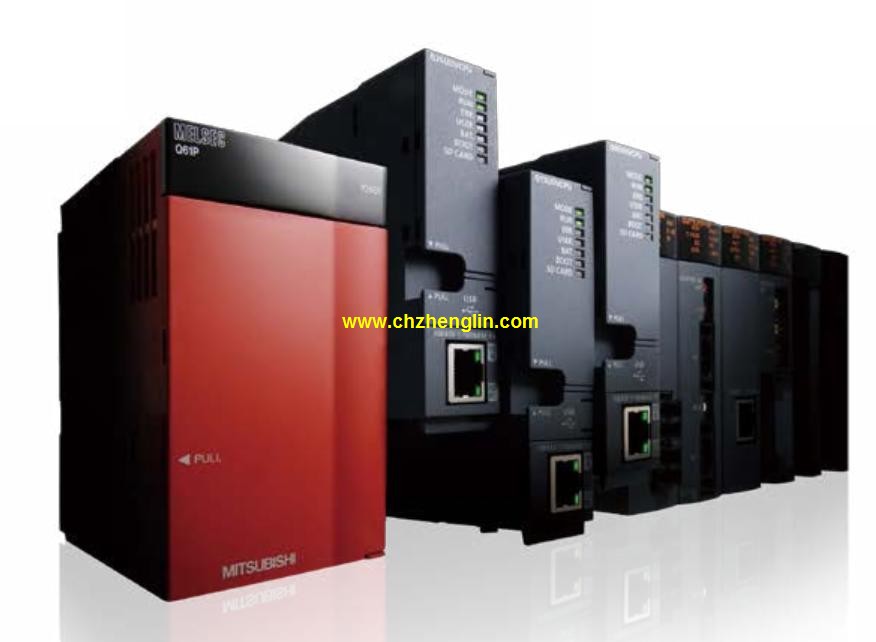

三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等A6TBXY54。
PLC的輸出主要考慮慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等三菱A6TBXY54。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
