2通道。
50kpps。
計數輸入信號：DC5/12/24V。
外部輸入：DC5/12/24V。
輸出：晶體管(開路集電極)DC12/24V 0.5A。

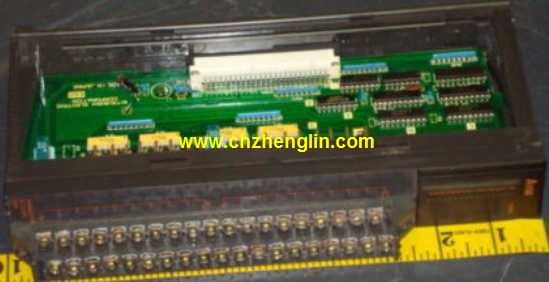

38點端子臺三菱AY50。
如何確定三菱plc的輸入/輸出設備。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，
以確定PLC的I/O點數AY50
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書。輸入類型：直流漏型三菱AY50。
輸入點數：32點。
輸入電壓：DC12/24。
輸入電流：3/7mA。
輸出類型：晶體管漏型。
輸出點數：32點。
共用公共端點數：32點。
PLC是由繼電控制引入微處理技術后發展而來的，
可方便及可靠地用于開關量控制。
由于模擬量可轉換成數字量，數字量只是多位的開關量，
故經轉換后的模擬量，PLC也完全可以可靠的進行處理控制三菱AY50。
由于連續的生產過程常有模擬量，所以模擬量控制有時也稱過程控制。
模擬量多是非電量，而PLC只能處理數字量、電量。
所有要實現它們之間的轉換要有傳感器，把模擬量轉換成數電量。
如果這一電量不是標準的，還要經過變送器，
把非標準的電量變成標準的電信號，如4-20mA、1-5V、0-10V等等三菱晶體管輸出模塊。
同時還要有模擬量輸入單元(A/D)，
把這些標準的電信號變換成數字信號，
模擬量輸出單元(D/A)，以把PLC處理后的數字量變換成模擬量--標準的電信號。
所以標準電信號、數字量之間的轉換就要用到各種運算。
這就需要搞清楚模擬量單元的分辨率以及標準的電信號三菱晶體管輸出模塊。輸入形式：DC輸入，負極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，源型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下三菱晶體管輸出模塊。
輸出保護功能：有。
額定負載電壓/電流：DC24V/DC24V/0.1A。
外部連接：3線式/2線式。
傳感器連接器型(E-CON型)。
采用業界標準E-CON型。
通過過傳感器連接器簡單配線AY50。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可進行3線式傳感感器輸入三菱AY50。有多種A6TB型號以便與不同型的I/O模塊配用。
用預先接好線的端子排電纜可與32點或64點的I/O模塊相連接。
這些電纜有多種長度備選，使
用這種模塊接線時只要與端子排相接而不要與接插件相接。
