模擬量輸入通道數：8CH。
精度
環境溫度25正負5°C：正負0.1%以內。
環境溫度0～55°C：正負0.3%以內。
溫度系數：-。
共通
轉換速度：80μs/CH三菱R04ENCPU。
通道間緣：-。
對大輸入：正負15V。
外部配線連接方式：18點螺釘端子臺。
電壓輸入
模擬量輸入電壓：DC?10～10VR04ENCPU
數字量輸出值：?32000～32000。
電流輸入
模擬量輸入電流：-。
數字量輸出值：-。
16位高分辨率（1/32000）。
無需程序即可執行比例縮放和轉換運算。
適合用于要求速度和精度的檢測設備三菱R04ENCPU。
輕松過濾高頻干擾。
通過報警輸出等執行事件驅動型程序。
通過工程軟件創建、輸出任意模擬量波形數據。
通過異常檢測縮短停機時間并降低維護成本
可使用GX Works3輕松設定輸入輸出信號的臨界值。
可快速檢測出信號的異常，因此可縮短停機時間，降低維護成本。
通道間緣可確保信號收發準確。
型號中帶有"-G"的模塊在通道間緣，
無需另外使用隔離放大器來防止通道間的電流、干擾回流三菱R04ENCPU。運算控制方式：存儲程序反復運算。
輸入輸出點數：4096點。
程序容量：320K。

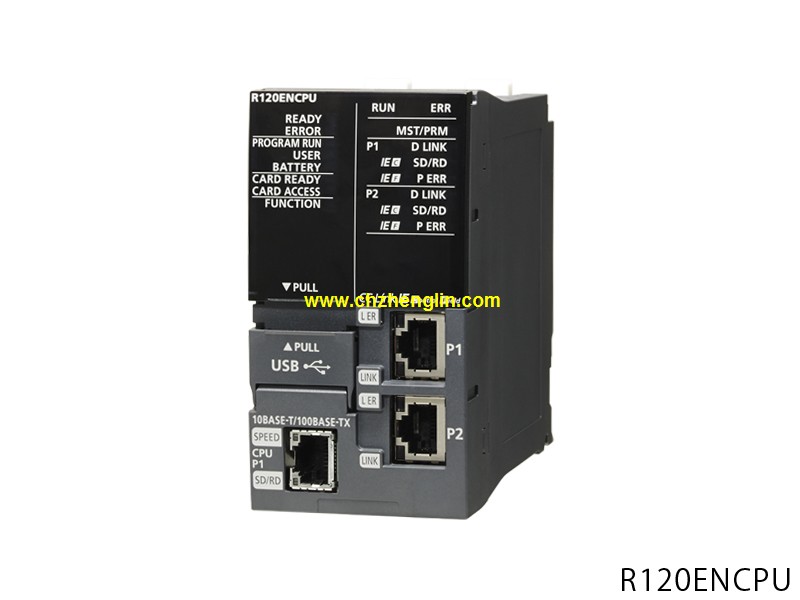

作為可編程控制器控制系統的核心，可編程控制器CPU模塊中已配備多種功能，
支持多種控制。程序容量從40K步到1200K步，可選擇適合系統規模的CPU模塊三菱可編程控制器CPU。
并且具有可直接連接到工業網絡的CPU模塊，可降低系統構建成本。
標配各種接口。
可編程控制器CPU模塊已標配以太網端口、 USB端口、 SD存儲卡插槽。
以太網端口和USB端口可用于與對應外圍設備之間的通信，
SD存儲卡插槽可用于記錄數據、數據庫等數據的存儲三菱可編程控制器CPU。
此外，還可使用擴展SRAM卡，用于軟元件/標簽存儲器容量的擴展和用作硬件安全密鑰。輸入：DC輸入。
輸入點數：32點。
額定輸入電壓：DC24V
額定輸入電流：4.0 TYP。
響應時間：0.1～70ms三菱可編程控制器CPU。
公共端方式：32點、公共端。
中斷功能：有。
輸出：晶體管（漏型）輸出。
輸出點數：32點
額定負載電壓：DC12～24V。

大負載電流：0.2A/點R04ENCPU。
響應時間：1ms以下。
公共端方式：32點/公共共端三菱R04ENCPU。
保護功能（過載、過熱）：有
共通。
外部配線連接方式：40針連接器兩個。
1個輸入輸出混合模塊可同時滿足輸入模塊和輸出模塊兩者的功能要求。
將2個模塊的功能集中到1個模塊中，有助于節省空間和成本。
